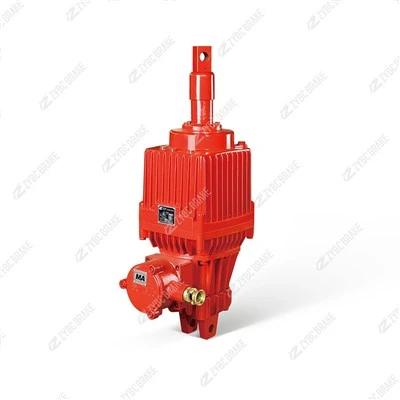

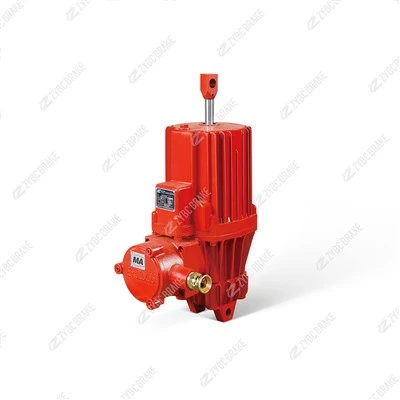

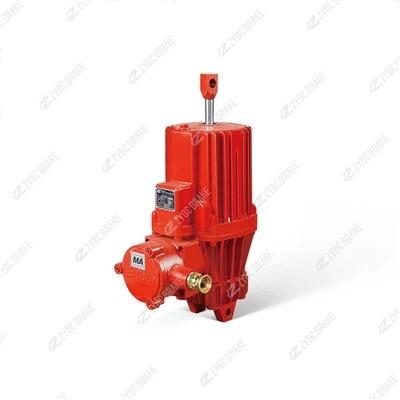

BEd50/6 flammesikker hydraulisk skyver – 500N/60mm
Produktoversikt BEd-serien er en tysk EMG Eldro-avledet design, lokalt produsert og fullstendig kompatibel med DIN15430 (internasjonalt) og GB3836 / JB/T 10603-2006 / Q/ZYBC (nasjonalt). BEd50/6 integrerer en flammesikker motor + sentrifugalpumpe + sylinder i ett kompakt aluminiumshus -...
Beskrivelse
Produktoversikt
BEd-serien er en tyskerEMG Eldro-avledetdesign, lokalprodusert og fullt ut i samsvar medDIN15430(internasjonalt) ogGB3836 / JB/T 10603-2006 / Q/ZYBC(nasjonal). BEd50/6 integrerer enflammesikker motor + sentrifugalpumpe + sylinderi ett kompakt aluminiumshus - aktivert, bygger impelleren trykkolje, stempelet strekker seg til det forhåndsinnstilte slaget og holder skyvekraften; de-aktivert, trykket kollapser og den eksterne bremsefjæren trekker stangen tilbake.
2.1 Fem strukturelle fordeler
Ikke-nedsenket motor i F-klasse- viklinger er fullstendig separert fra hydraulikkolje, og eliminerer olje-aldring/brent-viklingsfeilmodus som er vanlig for den gamle olje-nedsenkede BYT1-familien. Rangeringen på 275 W (Ex dⅡCT4) / 240 W (Ex dⅠ) kjører varme miljøer pålitelig.
Støpt flammesikkert hus i aluminium- lettere og med bedre varmeavledning/korrosjonsbestandighet enn støpe-jernet BYT1, ideelt for fuktige gruvetunneler og kystkjemiske anlegg.
Dual Ex-dekning - Eks d I Mbfor underjordisk kull (metan + kullstøv, ikke-utgravingsflater);Eks d IIB T4for IIA / IIB brennbar-gassverksteder. Fullstendige sertifiseringsfiler leveres med enheten for arkivering av-sikkerhetsavdelingen.
Innebygd-balanseluftkammer- internt oljetrykk forblir balansert i alle retninger, muliggjør0–180 grader fri montering(vertikal, horisontal, skråstilt) uten problemer med-luftlås-tap ved eldre thrustere. Ingen modifikasjon av braketten på de fleste ettermonteringer.
IP65 fullstendig forseglet- flammesikker koblingsboks + vanntett kabelgjennomføring blokkerer gruvefuktighet, kullstøv og kjemisk damp. Doble tetninger på akselen og trykk-stangen forlenger tetningens levetid dramatisk.
2.2 Hvor det passer
BEd50/6 er utløserthrusteren forBYWZ, BYWZ4, BYWZ5, BYWZ8/9 og YWZP eksplosjonssikre-trommel- og skivebremser, og gjennom enkel spakkobling driver den også frem- og tilbakegående, roterende og svingende (<90°) motions in valves, gates, clamps and conveyors. Typical sites: underground belt conveyors, mine hoists, explosion-proof cranes, coal feeders, coke-oven transfer cars, paint shops, grain elevators, oil refineries and chemical plants.
Tekniske spesifikasjoner
Verdier er produsentens rangerte data (fler-kildekonsistente). Konfigurasjons-relaterte varer må bekreftes mot den faktiske bestillingen / Ex-sertifikatet.
| BEd50/6 - Vurderte parametere | |||
|---|---|---|---|
| Vurdert skyvekraft | 500 N (±20%) | Vurdert slag | 60 mm |
| Bremsefjærkraft | 460 N | Handlingstid, stige/fall | 0.62 s / 0.61 s |
| Nominell effekt | 240 W (Ex dⅠ) /275 W(Eks dⅡCT4) | Merkestrøm | 1.2 A @ 380 V |
| Driftsfrekvens | 1500 syklus/t | Plikt | S1 kontinuerlig + S3 intermitterende |
| Nominell spenning | 380 V (alternativer: 127/220/660/1140 V) | Hyppighet | 50 Hz (60 Hz på forespørsel) |
| Isolasjonsklasse | F-klasse, ikke-nedsenket | Beskyttelse | IP65 |
| Eks-merking | Ex d I Mb / Ex d IIB T4 Gb | Vekt | 47 kg (Ex dⅠ) /37 kg(Eks dⅡCT4) |
| Montering | 0–180 grader (balanseluftkammer) | Referansestandard | GB3836, JB/T 10603, DIN15430 |
Monterings- og konturmål (mm)
BEd50/6 deler sin disposisjonskonvolutt med BEd80/6. Bekreft alltid tegningen mot den bestilte sertifikatenheten.
| Type | A | B | C | D | E | F | G | H | K | L | M | N | O | P | R | S | T | U | V | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BEd50/6 | 490 | 60 | 36 | 18 | 20 | 30 | 20 | 23 | 190 | 95 | 120 | 60 | 285 | 20 | 85 | 75 | 100 | 22 | 15 | - |
| BEd30/5 | 410 | 50 | 34 | 15 | 16 | 25 | 16 | 18 | 160 | 80 | 80 | 40 | 270 | 16 | 85 | 75 | 98 | 20 | 15 | - |
| BEd80/6 | 490 | 60 | 36 | 18 | 20 | 30 | 20 | 23 | 190 | 95 | 120 | 60 | 285 | 20 | 85 | 75 | 100 | 22 | 15 | - |
| BEd121/6 | 690 | 60 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 324 | 25 | 130 | 120 | 147 | 35 | 20 | 130 |
