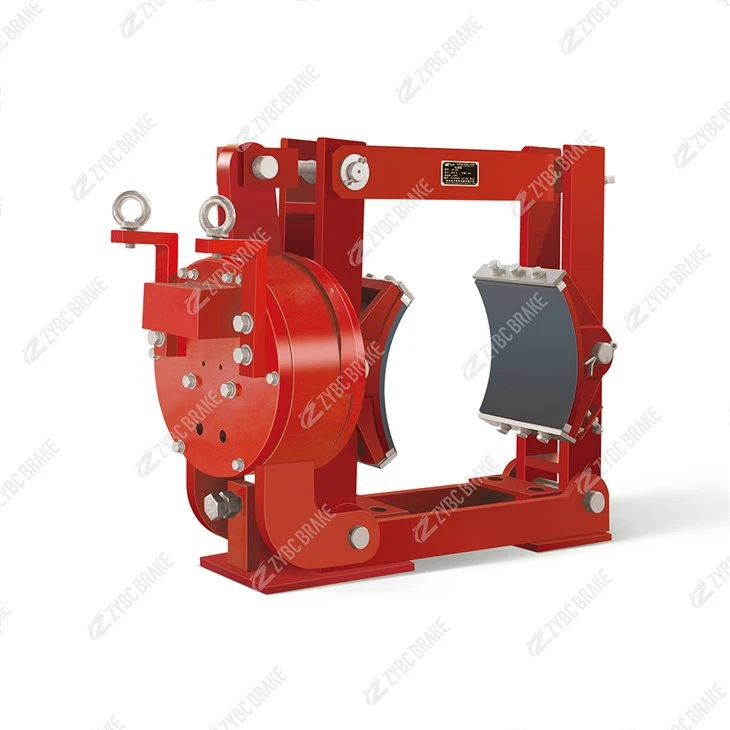

Elektromagnetiske trommelbremser i ZWZ-serien: installasjonsmetoder og matchende tilbehør





1. Installasjonsmetoder

ZWZ-seriens kraftige-elektromagnetiske trommelbremser med likestrøm brukervertikal oppover elektromagnetmontering som standard layout, horisontal sideinstallasjon kan tilpasses for smal vertikal utstyrsplass. Monteringsdimensjoner samsvarer med GB6334-86 og JB/ZQ4386-standardene, og realiserer direkte utskiftbar erstatning av gamle ZWZ-, ZWZ3- og ZWZA-modeller.

Standard vertikal installasjon

Fest den støpte integrerte bremsebasen godt til flate, stive støttebraketter med høy-bolter. Sørg for at to bremsesko er symmetrisk viklet rundt bremsetrommelen, og at den sentrale aksen til bremserammen er strengt koaksial med trommelen for å unngå eksentrisk friksjon, lokal overoppheting og ujevn slitasje på belegget.

Monter den matchende DC-elektromagneten vertikalt på toppen av bremsearmen. Hold armaturtrekkstangen i bevegelse rett vertikalt uten avbøyning, for å levere stabil magnetisk tiltrekningskraft for kraft-ved bremsefrigjøring.

Innebygd-patentert sammenkoblet like-gap-balanseringsenhet opprettholder automatisk jevn klaring mellom friksjonsforinger og trommel på begge sider, noe som eliminerer ensidig sleping av sko og reduserer hyppig manuelt kalibreringsarbeid.

Reserver rikelig omkringliggende driftsplass for utskifting av friksjonsbelegg, kalibrering av bremsemoment, overhaling av spole og manuell nødutløsning.

Valgfri horisontal sidemontering

Egnet for kranvogns kjøremekanismer og kompakt utstyr med begrenset vertikal høyde. Snu bremsearmenheten og ordne bremsen sideveis rundt bremsetrommelen, noe som krever tilpassede overgangsbraketter. Etter horisontal montering, inspiser armaturens tilbakestillingsfjærelastisitet for å forhindre ufullstendig bremsing eller forsinket utløsning.

Kjerneinstallasjonskrav

Alle hengselledd er utstyrt med vedlikeholdsfrie-selv-smørende lagre; periodisk smøring er ikke nødvendig etter installasjon.

Fjern oljeflekker, rust og støv på bremsetrommelens overflate før igangkjøring; fettforurensning vil drastisk redusere friksjonskoeffisienten og bremseeffektiviteten.

Juster for-kompresjonen av hovedbremsefjæren via dreiemomentjusteringsmuttere for å stille inn det nominelle bremsemomentet.

Feil-sikker arbeidslogikk: Når den aktiveres, genererer DC-elektromagnet magnetisk trekk for å åpne bremseskoene og frigjøre bremsen; strømbrudd-utløser hovedfjæren for å klemme trommelen for automatisk sikkerhetsbremsing.

Isoler elektromagnetiske spoler fra vannsprut, tungt støv og etsende gass for å forlenge levetiden.

Standard strømforsyning: DC110V / DC220V; gjelder for DC-drevne løfte-, metallurgiske og havnemaskineri.

2. Standard matchende tilbehør

Kjernefunksjonelle støttekomponenter

DC Electromagnet Assembly Eksklusiv drivenhet for ZWZ-serien, tilgjengelig i parallellspole og serie-parallell dobbel-spoleversjoner for å matche ulike driftssykluser (25 %–50 % ED). Standard spenning DC110V/DC220V; integrert likerettermodul valgfritt for AC-inngangskonvertering.

Manuell frigjøringsspak Realiserer nødbremsåpning under strømbrudd eller statisk overhaling av utstyr, praktisk for inspeksjon og vedlikehold uten strømforsyning.

Statusgrensebrytere Oppdag fullstendig-bremsede og fullt-utløste bremseposisjoner, send sanntids-tilbakemeldingssignaler til PLS-kontrollsystem for sikkerhetssperre og feilalarm.

Forbruksdeler

Fest-på Quick-Replace Friction LiningsEco-vennlige ikke-slitasjefaste asbest-friksjonsblokker med klemplugg-i struktur; uavhengig utskifting uten å demontere hele bremserammen. Halv-metallforinger er valgfrie for høy-belastning og høyfrekvente bremsingscenarier.

Komplett justering og festesett Inneholder momentjusteringsmuttere, klaringsfin-justeringsskruer, låsebolter, hengselstifter og hjelpetilbakestillingsfjærer for langsiktig-vedlikehold og parameterrekalibrering.

Reserve DC-spoler og armaturkomponenterFor utskifting når spoler brenner ut, alder eller armaturgap overskrider standardtoleranse.

3. Valgfritt tilpasset tilbehør

Flammesikre elektromagnetiske enheter og Ex-sertifiserte grensebrytere for kullgruver, kjemiske anlegg og brannfarlige og eksplosive farlige soner.

Spesielle overgangsbraketter dedikert til horisontal sidemontering.

Støv- og regntette beskyttelsesdeksler for utendørs havn, gruvedrift og sementanlegg med høye-støvstøvområder.

Anti-overflatebelegg og rustfrie stålfester for kystfuktige, salt-tåke-korrosive miljøer.

Bufferdempende enheter for å redusere støt, vibrasjoner og kjørestøy under hyppige start-stoppsykluser.

To-gruppe vindtette elektromagnetiske komponenter for utendørs jernbanekraner for å forbedre parkeringsanti-skliytelsen under sterke vindforhold.
