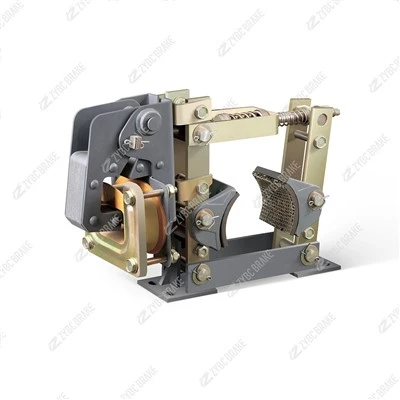

Elektromagnetiske trommelbremser av høy kvalitet i TJ2-serien

DeTJ2-seriener en serie elektromagnetiske trommelbremser for industrielle-klasse konstruert for lett-til-middels roterende maskineri-inkludert små kraner (jib, arbeidsstasjon), minivinsjer, transportører, pakkemaskiner og tekstilutstyr. Definert av sinelektromagnetisk aktivering(elektrisk strøm genererer magnetisk kraft for å drive bremsing) ogtromme-friksjonsstruktur, leverer denne serien pålitelig dynamisk retardasjon, statisk lastholding og feil{0}}sikker nødstopp. Den er spesielt egnet for miljøer hvor kompakt design, rask respons og enkel elektrisk integrasjon er prioritert (f.eks. verksteder, små fabrikker, logistikkanlegg). TJ2-serien dekker trommeldiametre fra 100–300 mm og dreiemoment fra 30–500 N·m, og oppfyller behovene til bruk med lav{10}}til{11}}moderat belastning (0,1–10 tonn) samtidig som den tilbyr kostnadseffektivitet og enkelt vedlikehold. Nedenfor er en detaljert oversikt over seriens egenskaper, kjernestruktur, arbeidsprinsipp, nøkkelfunksjoner, typiske bruksområder og tekniske spesifikasjoner:

1. Serieoversikt og kjernefunksjon

TJ2-serien følger "TJ"-navnekonvensjonen (T=Electromagnetic, J=Drum-stil bremsing) og er optimert for lette industrielle scenarier. Dens kjernefunksjoner samsvarer med sikkerhets- og driftsbehov for små-maskineri:

Dynamisk bremsing: Deselerer eller stopper utstyr med lavt-treghet (f.eks. små transportbånd, minivinsjer) med kontrollert dreiemoment for å unngå lastsvai eller mekanisk sjokk.

Statisk lastholding: Sikring av lettvektslast (f.eks. verktøy, små deler) på plass under pauser, vedlikehold eller-av-tilstander.

Nødbremsing: Aktiverer automatisk strømbrudd eller elektriske feil for å forhindre at utstyret løper-som er kritisk for operatørsikkerhet og beskyttelse av ømfintlige komponenter (f.eks. emballasjematerialer).

Serien inkluderer enkelt-sko (lett-duty) og dobbel-sko (middels-duty) konfigurasjoner, noe som sikrer kompatibilitet med ulike maskinstørrelser og belastningskrav.

2. Kjernestruktur og nøkkelkomponenter

TJ2-serien har en forenklet, kompakt design skreddersydd for elektromagnetisk aktivering, med fire integrerte undersystemer:

2.1 1. Elektromagnetisk aktiveringsenhet (strømkjerne)

Enheten konverterer elektrisk energi til magnetisk kraft for å drive bremseinnkobling/frigjøring, som omfatter:

Elektromagnetspole: En kobber-viklet spole (isolert med-varmebestandig emalje) designet for AC- eller DC-strømforsyninger (vanlige klassifiseringer: 220V AC, 380V AC, 24V DC). Når den aktiveres, genererer den et magnetfelt som tiltrekker seg en bevegelig armatur.

Armatur og kobling: Et armatur med lavt-karbonstål (høy magnetisk permeabilitet) koblet til en spakkobling. Den magnetiske kraften trekker ankeret, som igjen virker på bremseskoene for å kontrollere inngrepet.

Tilbake våren: En liten strekkfjær som tilbakestiller ankeret til "bremseaktivert"-posisjon når spolen er-koblet fra-og muliggjør feil-sikker drift.

2.2 2. Trommelbremseenhet (friksjonskjerne)

Sammenstillingen har grensesnitt med maskinens roterende trommel for å generere bremsekraft, inkludert:

Bremsesko: Enkelt eller dobbel buet sko laget av lett QT350 duktilt jern (for å minimere treghet). Lette-modeller bruker én enkelt sko for plasseffektivitet; medium-modeller bruker to sko for balansert dreiemoment.

Friksjonsforinger: Harpiks-baserte komposittmaterialer (μ større enn eller lik 0,38) med varmebestandighet opptil 280 grader. Foringene er festet eller naglet til skoene, og gir lav slitasje og lav støy-kritisk for innendørs verksteder eller pakkeanlegg.

Trommekompatibilitet: Designet for standard trommer med liten-diameter (100–300 mm ytre diameter, 8–15 mm tykkelse, materiale: 45# stål eller støpejern). Justerbare skobraketter gir plass til ±2 mm trommeljusteringsvariasjoner, noe som forenkler installasjonen.

2.3 3. Mislykket-Sikker mekanisme (sikkerhetskjerne)

En innebygd-funksjon som er avhengig av den elektromagnetiske aktiveringens "de-energiserte engasjerte" design:

Når elektromagnetspolen erenergisert(normal drift), magnetisk kraft overvinner returfjæren, trekker ankeret og trekker inn bremseskoene-og frigjør trommelen.

Når spolen erav-energi(strømtap, elektrisk feil), trekker returfjæren øyeblikkelig ankeret tilbake, og skyver skoene mot trommelen for å låse akselen. Denne "feil-sikre engasjerte" designen sikrer at ingen ekstern strøm er nødvendig for nødbremsing.

2.4 4. Justerings- og beskyttelseskomponenter (holdbarhetskjerne)

Justere for bremsegap: Eksentriske pinner eller gjengede skruer på skokoblingen lar operatører finjustere-avstanden mellom sko og trommel (optimalt: 0,2–0,4 mm) for å kompensere for slitasje på fôret. Ingen spesielle verktøy kreves, noe som forenkler-vedlikehold på nettstedet.

Isolasjon og varmeavledning: Elektromagnetspolen er innkapslet i varme-bestandig epoksyharpiks (klasse H-isolasjon) for å forhindre overoppheting under kontinuerlig drift. Ventilasjonsåpninger i spolehuset forbedrer varmespredningen og forlenger levetiden til spiralen.

Grunnleggende miljøvern: Bremsehuset er belagt med en 50μm-tykk epoksyprimer for å motstå støv og mild fuktighet (IP54 beskyttelsesklasse), egnet for innendørs bruk. Valgfrie IP65-oppgraderinger er tilgjengelige for semi-utendørsapplikasjoner (f.eks. overbygde varehus).

3. Arbeidsprinsipp

TJ2-serien opererer på en enkel elektromagnetisk feil-sikker syklus, på linje med lett-til-middels tung maskindrift:

3.1 1. Bremsefrigjøring (normal drift)

Når maskineriet (f.eks. en liten svingkran) aktiveres, tilføres elektrisk kraft til TJ2-bremsens elektromagnetspole.

Den energiserte spolen genererer et magnetfelt som tiltrekker ankeret og trekker det mot returfjærens spenning.

Armaturets bevegelse driver spaken, trekker bremseskoene bort fra den roterende trommelen og skaper et lite gap. Trommelen (koblet til maskinens aksel) roterer fritt, noe som muliggjør løfting, transport eller pakking.

3.2 2. Bremseinnkobling (kontrollert stopp/holding)

Kontrollert stopp: For å bremse eller stoppe maskineriet, reduserer eller kutter kontrollsystemet strømmen til elektromagnetspolen. Magnetisk kraft svekkes, og returfjæren begynner å trekke ankeret tilbake.

Koblingen skyver bremseskoene mot den roterende trommelen, og genererer friksjonsmoment (30–500 N·m) som bremser trommelen til stopp på mindre enn eller lik 1,0 sekund (under nominell belastning)-og unngår belastningsustabilitet.

Statisk holding: For pauser midt i-syklusen (f.eks. å holde en liten del på en arbeidsstasjon), er spolen helt av-energi. Returfjæren holder skoene tilkoblet, og påfører nok dreiemoment til å holde lasten sikkert uten å forbruke strøm.

3.3 3. Nødbremsing (strømtap/feil)

Ved plutselig strømbrudd (f.eks. verkstedbrudd) eller elektrisk feil (f.eks. kortslutning i spole), mister elektromagnetspolen all strøm umiddelbart.

Returfjæren aktiverer ankeret fullt ut innen millisekunder (mindre enn eller lik 0,5 sekunder), og slår skoene mot trommelen for å låse akselen. Bremsen stopper maskineriet umiddelbart, og forhindrer at last faller, kollisjoner eller skader på ømfintlige produkter (f.eks. emballerte varer).

4. Nøkkelfunksjoner i TJ2-serien

TJ2-serien skiller seg ut for sin egnethet i lette-til-middels belastende scenarier, med kjernefordeler:

4.1 1. Kompakt og lett design

Med en vekt på bare 3–15 kg (avhengig av modell) og med en lav-profilstruktur (høyde Mindre enn eller lik 150 mm), passer bremsen på trange steder-ideell for små maskineri (f.eks. minivinsjer, stasjonære pakkemaskiner) der installasjonsrommet er begrenset.

4.2 2. Rask elektrisk respons

Elektromagnetisk aktivering muliggjør rask utløsning (mindre enn eller lik 0,3 sekunder) og engasjement (mindre enn eller lik 0,5 sekunder)-kritisk for maskiner med korte syklustider (f.eks. høyhastighets-pakketransportører) som krever hyppige start-stoppoperasjoner.

4.3 3. Enkel integrasjon og lave kostnader

Ingen komplekse pneumatiske/hydrauliske systemer-bare en direkte elektrisk tilkobling til maskinens kontrollpanel (kompatibel med standard PLS-er eller relékontroller).

Forenklede komponenter (færre bevegelige deler enn hydrauliske/pneumatiske bremser) reduserer forhåndskostnadene og reduserer langsiktig-vedlikeholdsutgifter.

4.4 4. Lite vedlikeholdskrav

Friksjonsbelegg kan skiftes ut på mindre enn eller lik 15 minutter med grunnleggende verktøy, og justering av bremsegapet tar mindre enn 5 minutter.

Elektromagnetspolen (isolasjon i klasse H) har en levetid på mer enn eller lik 10 000 timer under normal drift, og krever ikke noe rutinemessig vedlikehold annet enn visuelle inspeksjoner.

4.5 5. Sikkerhetsoverholdelse

Oppfyller globale standarder for lette-industribremser, inkludertGB/T 10435-2007(Kinesiske standarder for elektromagnetiske trommelbremser),IEC 60034(motor og bremse elektrisk sikkerhet), ogCE(EUs maskindirektiv). Den er også RoHS-kompatibel for bruk i elektronikk eller matrelaterte-anlegg.

5. Typiske bruksområder

TJ2-serien er designet for lett industrielt utstyr, med viktige bruksområder:

Små kraner og taljer: Jibbkraner (løfting av verkstedverktøy), arbeidsstasjonskraner (håndtering av samlebåndsdeler), og mini elektriske taljer (vedlikeholdsoppgaver) med 0,1–5 tonns kapasitet.

Lette transportører: Båndtransportører i pakkelinjer (mat, elektronikk), små rullebaner (logistikksortering), og overliggende transportører (tekstilfabrikker).

Mini vinsjer: Håndholdte elektriske vinsjer (bilreparasjon, båtutsetting) og faste minivinsjer (lett lasttrekk Mindre enn eller lik 3 tonn).

Lett maskineri: Pakkemaskiner (forsegling, merking), tekstilmaskiner (spinning, veving), små miksere (maling, mattilsetningsstoffer), og hjelpeutstyr for 3D-printing.
